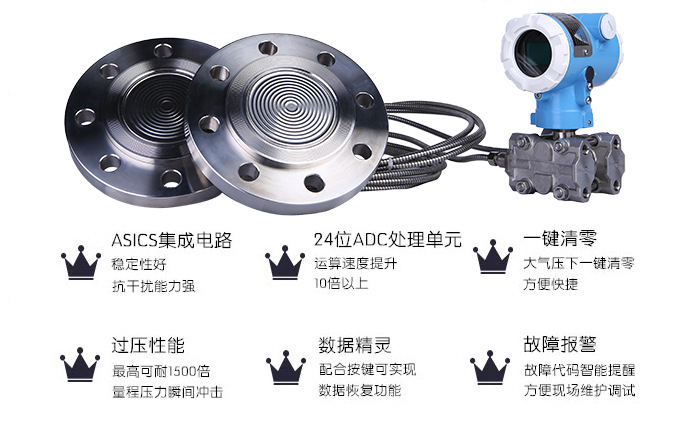

YC3351DY双法兰平膜差压变送器

一、概诉

二、优势

三、功能参数

四、性能参数

          测量介质：气体、蒸汽、液体

　　 不精确度：±0.05%、±0.075%、±0.1%（包括从零点开始的线性、回差和重复性）

　　 稳定性：±0.1%/3年

　　 环境温度影响：≤±0.04%URL/10℃

　　 静压影响：±0.05%/10MPa

　　 电源：10～36V DC（推荐24V DC）

　　 电源影响 : ±0.001% /10V (10～36V DC)，可忽略不计

　　 调量程的参考精度：若 TD>10 (TD=最大量程 / 调节量程 ) 则为：±(0.075×TD)%

　　 平方根输出精度为以上线性参考精度的 1.5 倍

　　 环境温度：-40℃～85℃

　　 测量介质温度：-40℃～120℃

　　 贮藏温度：-40℃～105℃

　　 显示：LCD

　　 显示器显示模块温度：-20℃～70℃

五、过载与静压

六、电磁兼容性（EMC）

七、物理参数

　　    测量膜盒：不锈钢316L

　　 膜片：不锈钢316L、哈氏合金C

　　 过程法兰：不锈钢304、316L

　　 螺母及螺栓：碳钢镀锌、不锈钢

　　 填充液：硅油、氟油、高温硅油等

　　 密封圈：丁腈橡胶、氟橡胶、聚四氟乙烯

　　 变送器外壳：铝合金材质，外表喷涂环氧树脂

　　 外壳密封圈：丁腈橡胶

　　 铭牌：不锈钢304

　　 重量：2.6kg（无：安装支架、过程连接）

　　 外壳防护等级：IP67

　　 防爆等级：Exd Ⅱ CT6、Exia Ⅱ CT6

八、量程与范围


九、液位法兰与最小量程关系对照表

十、液位法兰额定压力

   ANSI标准：150psi～600psi

   DIN标准：PN 1.6MPa～PN 10MPa

十一、单向过载极限

       低压侧为变送器本体额定压力，高压侧为液位法兰额定压力，可能出现可修正的零点漂移。

十二、先进的分子泵充油设备

十三、应用领域


十四、外形尺寸

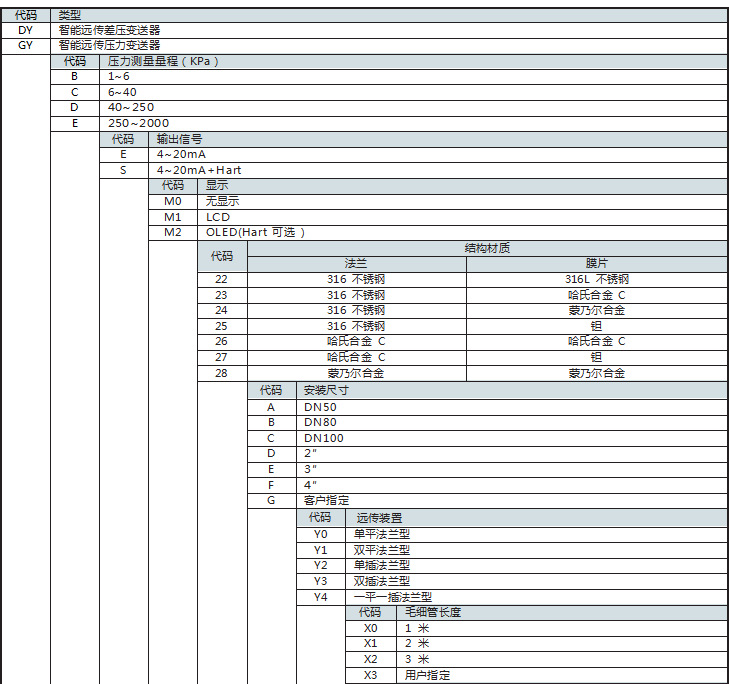

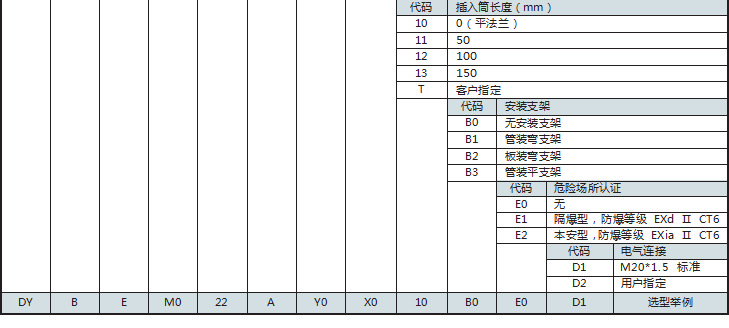

十五、YC3351DY/GY智能远传差压/压力变送器选型表


十六、常用法兰尺寸对照
